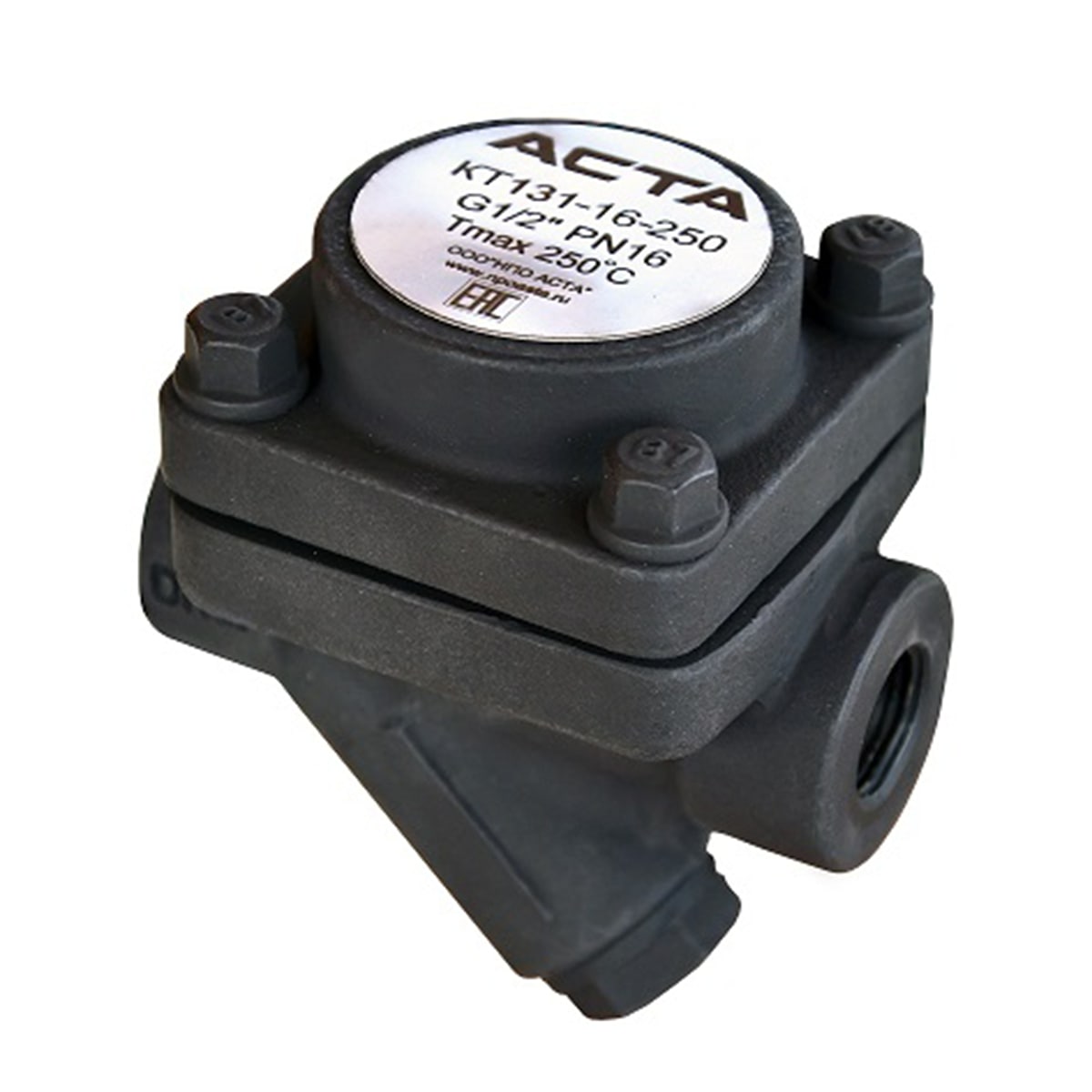

Термостатические конденсатоотводчики АСТА КТ131 и КТ133
АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.
Преимущества:
- Компактные размеры
- Отвод доохлажденного конденсата
- Устойчивость к гидроударам
- Отвод воздуха
- Непрерывный отвод конденсата
- Встроенный фильтр
Технические данные
| Номинальный диаметр DN | 15-25 |
| Номинальное давление PN | 16 бар |
| Максимальная температура рабочей среды Tmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения | КТ131 - Внутренняя резьба R |
| КТ133 - Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 13,9 | 250 |
| 14,7 | 200 |
| 15,5 | 150 |
| 16 | 50 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||
| 1 | 2 | 4 | 6 | 8 | 10 | 16 | |
| 15–25 | 170 | 230 | 325 | 380 | 420 | 500 | 620 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Cталь WCB |
| 2 | Крышка | Cталь WCB |
| 3 | Седло | Сталь 20X13 |
| 4 | Капсула | Cталь AISI 304 |
| 5 | Фильтр | Cталь AISI 304 |
| 6 | Пробка | Cталь 25 |
Габаритные размеры
| DN | L, мм | H1, мм | H2, мм | Масса, кг | ||
| Резьба | Фланцевый | Резьба | Фланцевый | |||
| 15 (½”) | 100 | 175 | 58 | 55 | 1,8 | 4,0 |
| 20 (¾”) | 100 | 175 | 58 | 55 | 2,0 | 4,2 |
| 25 (1”) | 120 | 200 | 60 | 55 | 2,0 | 4,2 |
