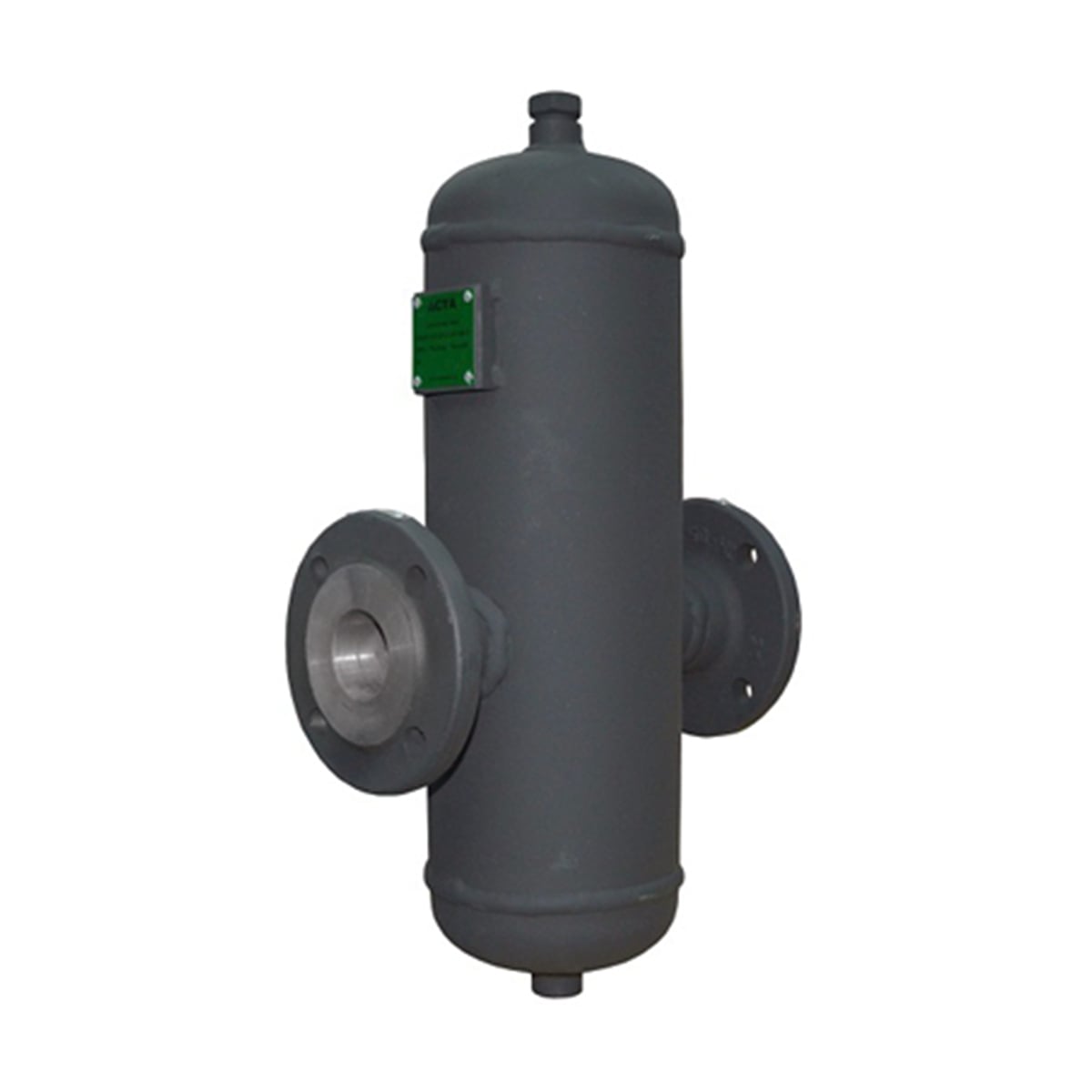

Сепаратор пара и сжатого воздуха из углеродистой стали АСТА С25
Предназначен для удаления влаги из трубопроводов насыщенного водяного пара, а также из систем сжатого воздуха. Взвешенные водяные частицы удаляются за счет резкого изменения направления потока рабочей среды. Частицы влаги, отделяясь от основного потока вместе с частицами ржавчины, грязью и сварочным градом оседают на внутренних поверхностях корпуса и отбойника и удаляются через дренажное отверстие в нижней части сепаратора. Для автоматического удаления отделившегося конденсата на выходе из сепаратора необходимо установить автоматический поплавковый конденсатоотводчик.
Технические данные
Диаметр | 15-300 мм |
Условное давление | PN16/25/40/63 |
Рабочая среда | Пар, сжатый воздух и другие неагрессивные газы |
Температура рабочей среды | От -10 °C до 300 °C |
Исполнения | Корпус из углеродистой стали Ст20 |
Присоединение | Фланцевые ГОСТ 33259–2015 PN16/PN25/PN40 |
Внутренняя резьба | |
Под приварку | |
Подбор | Выбор типоразмера производится по расходу пара для обеспечения скорости среды 25–40 м/с в паропроводе эквивалентного диаметра (см. таблицу массового расхода пара) |
Опции | Фланцевое присоединение дренажного патрубка |
По запросу корпус из нержавеющей стали |
Ограничения по применению
Параметры | Давление, бар | Температура, °С | Параметры | Давление, бар | Температура, °С |
PN16 | 16 | 50 | PN40 | 40 | 50 |
14 | 100 | 37 | 100 | ||
13 | 195 | 31 | 239 | ||
12 | 250 | 27 | 300 | ||
PN25 | 25 | 50 | PN63 | 58 | 100 |
23 | 100 | 47* | 261 | ||
20 | 216 | 43 | 300 | ||
17 | 300 | – | – |
* Максимальное давление насыщенного пара
Габаритные размеры
Фланцевое ГОСТ 12815-80 | |||||||
DN | A, мм | B, мм | C, мм | D, мм | F *, мм | Объем, дм3 | Вес, кг |
15 | 220 | 108 | 380 | 150 | 1/2'' | 2,35 | 6,8 |
20 | 220 | 108 | 380 | 150 | 1/2'' | 2,35 | 7,2 |
25 | 220 | 108 | 380 | 150 | 1/2'' | 2,35 | 7,6 |
32 | 260 | 133 | 454 | 190 | 1/2'' | 4,48 | 11,8 |
40 | 260 | 133 | 494 | 210 | 1/2'' | 4,96 | 13,4 |
50 | 310 | 159 | 568 | 230 | 1/2'' | 10,5 | 19,4 |
65 | 395 | 219 | 606 | 250 | 3/4'' | 16,3 | 39,7 |
80 | 415 | 219 | 666 | 310 | 3/4'' | 18,3 | 45,1 |
100 | 510 | 273 | 770 | 320 | 3/4'' | 34,3 | 62,2 |
125 | 560 | 325 | 915 | 375 | 1'' | 58 | 87,4 |
150 | 620 | 377 | 1040 | 443 | 1'' | 90 | 131,7 |
200 | 700 | 426 | 1250 | 480 | 1'' | 143 | 206 |
250 | 860 | 530 | 1640 | 643 | 11/2'' | 292 | 377 |
300 | 980 | 610 | 1790 | 775 | 11/2" | 428 | 506 |
** F – резьбовое дренажное присоединение как стандарт
По запросу возможно изготовление фланцевого присоединения.
Примечание: в верхней части сепаратора имеется резьбовое присоединение с резьбовой заглушкой.
Данное присоединение может использоваться для установки воздухоотводчика или манометра.
