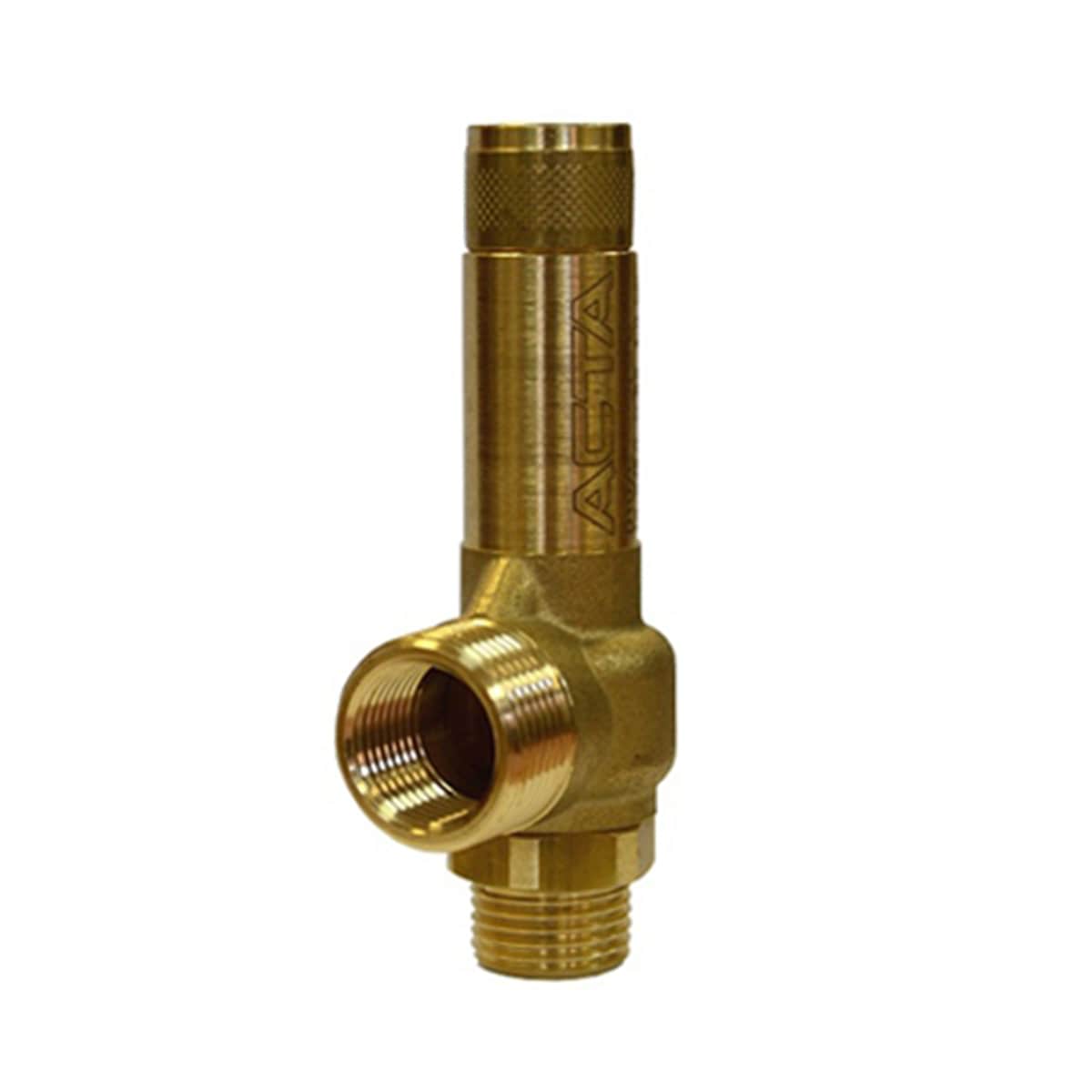

Предохранительные клапаны из латуни АСТА П04
Клапан предохранительный АСТА серии П04 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем.
Технические данные
| Типоразмеры | 3/8"–2" |
| Рабочая среда | Пар, вода, сжатый воздух, газы и жидкости, совместимые с материалами конструкции клапана |
| Тип подрыва | Гайка |
Рычаг | |
Без подрыва | |
| Температура рабочей среды | От -196 °C до 250 °C (в зависимости от уплотнения) |
| Давление настройки | 0,3–40 бар |
| Присоединение | Внешняя резьба |
| Фланцевое (по запросу) |
Весогабаритные характеристики
| G | 3/8”х1 | 1/2”x1” | 3/4”x1” | 1”x1” | 11/4”x11/4” | 11/2”x11/2” | 2”x11/2” | 2”x2” | |

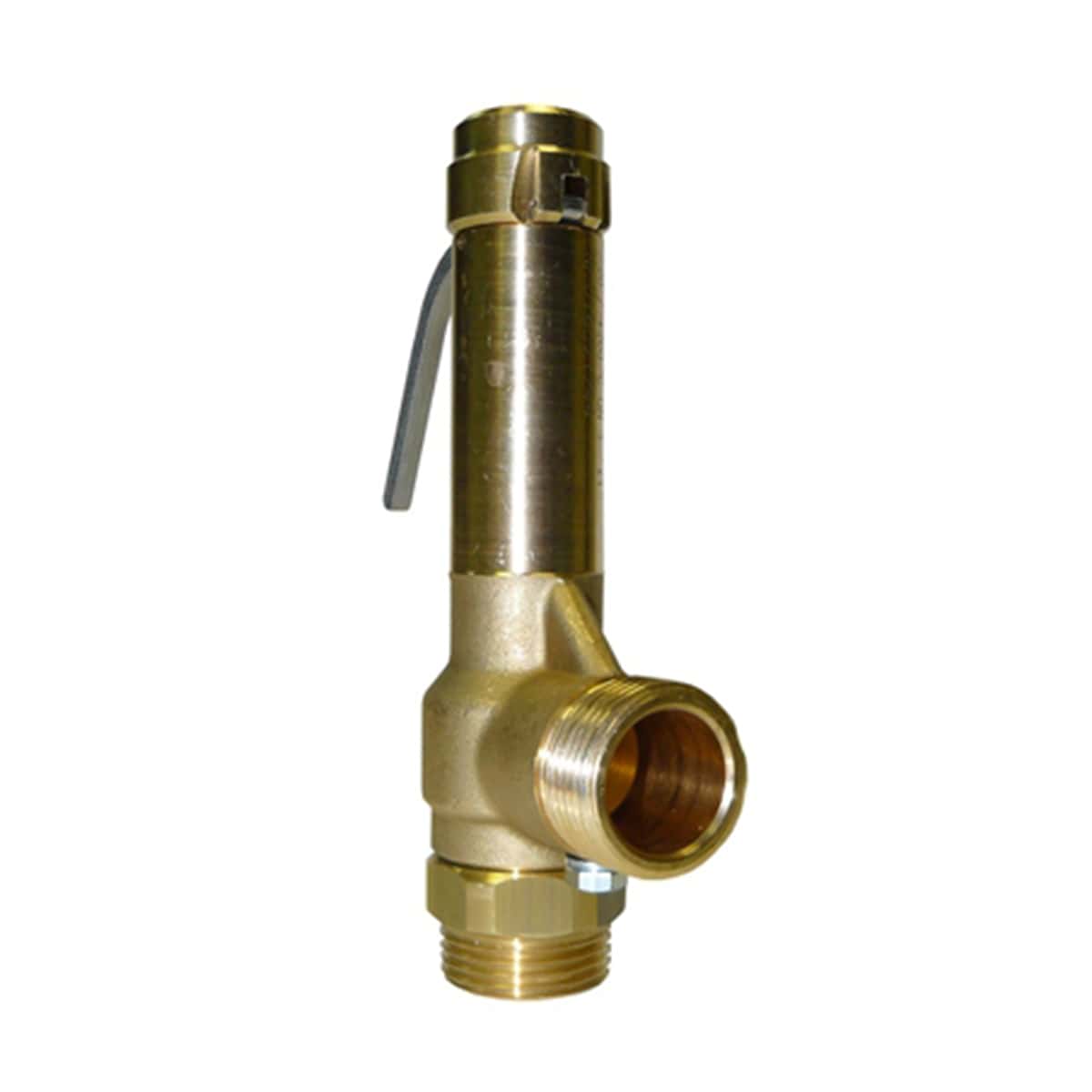

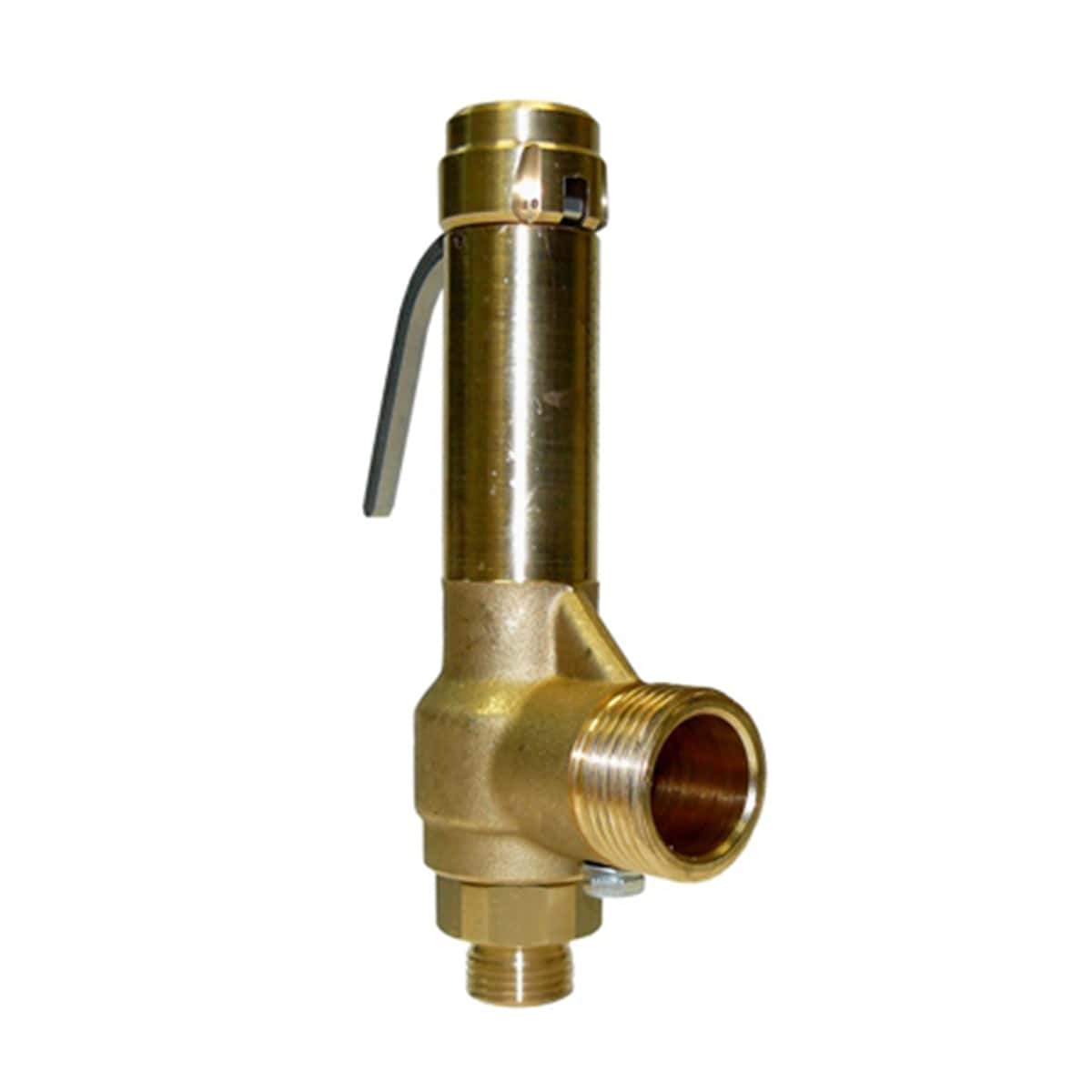

С рычагом развоздушивателем | d0 | 10 | 10 | 10 | 10 | 20 | 25 | 32 | 38 |
| A | 33 | 33 | 33 | 33 | 40 | 46 | 46 | 53 | |
| B | 49 | 49 | 49 | 49 | 59 | 71 | 71 | 79 | |
| H | 152 | 152 | 152 | 152 | 192 | 240 | 240 | 295 | |
| Вес, кг | 0,76 | 0,76 | 0,76 | 0,76 | 1,64 | 3,3 | 3,42 | 6,77 |
| G | 3/8”х1 | 1/2”x3/4” | 1/2”x1” | 3/4”x1” | 1”x1” | 11/4”x11/4” | 11/2”x11/2” | 2”x11/2” | 2”x2” | |
С гайкой развоздушивателем | d0 | 10 | 10 | 10 | 10 | 10 | 20 | 25 | 32 | 38 |
| A | 33 | 21,5 | 33 | 33 | 33 | 40 | 46 | 46 | 53 | |
| B | 49 | 32 | 49 | 49 | 49 | 59 | 71 | 71 | 79 | |
| H | 144 | 95 | 144 | 144 | 144 | 183 | 240 | 240 | 295 | |
| Вес, кг | 0,81 | 0,35 | 0,81 | 0,81 | 0,81 | 1,53 | 3,38 | 3,4 | 6 |
Спецификация материалов
| Исполнение | Исп.06 – латунь | Исп. 04 – нержавеющая сталь |
| Корпус | Латунь (CW614N) | Нерж. сталь (1.4404) |
| Крышка | Латунь (CW614N) | Нерж. сталь (1.4404) |
| Седло | Латунь (CW614N) | Нерж. сталь (1.4404) |
| Пружина | Нерж. сталь (1.4404) | Нерж. сталь (1.4404) |
| Шток | Латунь (CW614N) | Нерж. сталь (1.4404) |
| Плунжер | Латунь (CW614N) | Нерж. сталь (1.4404) |
