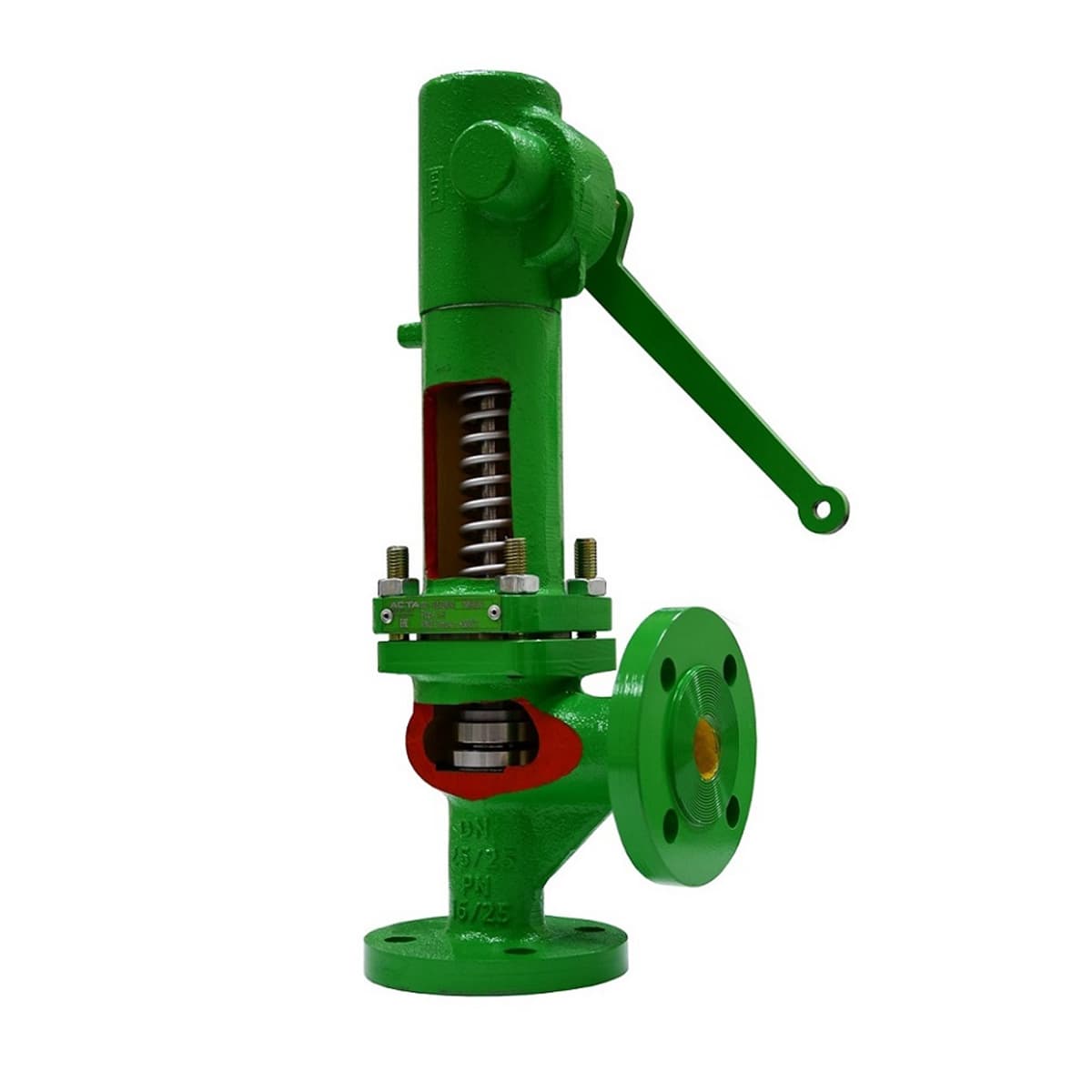

Предохранительные клапаны из чугуна и стали для воды АСТА П01
Предохранительные клапаны предназначены для защиты сосудов, оборудования и трубопроводов от аварийного повышения давления сверх допустимой величины. Защите предохранительными клапанами подлежат сосуды, оборудование и трубопроводы, в которых возможно повышение давления от питающего источника, от химической реакции, от обогрева подогревателя, от солнечной радиации, в случае возникновения пожара рядом с сосудом или трубопроводом.
Технические данные
| Типоразмеры | DN25x25 - DN50x50 - PN16/25 |
| DN65x65 - DN100x100 - PN16 | |
| Условное давление | PN16-25 |
| Рабочая среда | Вода в системах теплоснабжения |
| Температура рабочей среды | от -30 °С до 300 °С |
| Максимальное рабочее давление | 16 бар |
| Присоединение | Фланцевое по ГОСТ 33259-2015 |
| Установка | Корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъёма отводящего трубопровода, необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана. См. инструкцию по монтажу и эксплуатации |
Диапазоны давлений пружин
| DN | Диапазоны давлений, бар |
| 25х25 | 0,5…2,0; 2,0…6,0; 6,0…10,0; 10,0…16,0 |
| 32х32 | 0,5…1,5; 1,5…4,5; 4,5…10,0; 10,0…16,0 |
| 40х40 | 0,5…2,5; 2,5…6,0; 6,0…9,0; 9,0…16,0 |
| 50х50 | 0,5…2,5; 2,5…5,0; 5,0…8,0; 8,0…16,0 |
| 65x65 | 0,5…2,5; 2,5…6,0; 6,0…8,0; 8,0…16,0 |
| 80х80 | 0,5…2,5; 2,5…5,0; 5,0…12,0; 12,0…16,0 |
| 100х100 | 0,5…3,0; 3,0…6,5; 6,5…12,5; 12,5…16,0 |
Массогабаритные характеристики
| DN | 25x25 | 32x32 | 40x40 | 50x50 | 65x65 | 80x80 | 100x100 |
| d1, мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| d2, мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| S, мм | 102,5 | 105 | 115 | 127 | 147 | 158 | 175 |
| S1, мм | 102,5 | 105 | 115 | 127 | 147 | 158 | 175 |
| H, мм | 388 | 408 | 428 | 456 | 524 | 588 | 630 |
| Масса, кг | 8,8 | 11 | 15 | 18 | 27 | 35 | 46 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун |
| 2 | Крышка | Высокопрочный чугун |
| 3 | Верхняя крышка | Высокопрочный чугун |
| 4 | Прокладка | Графит |
| 5 | Седло | Нержавеющая сталь |
| 6 | Упор | Высокопрочный чугун |
| 7 | Диск | Нержавеющая сталь |
| 8 | Шпиндель | Нержавеющая сталь |
| 9 | Подшипник шпинделя | Латунь |
| 10 | Направляющая | Высокопрочный чугун |
| 11 | Прокладка | Графит |
| 12 | Кольцо с прорезью | Углеродистая сталь |
| 13 | Нижний упор пружины | Высокопрочный чугун |
| 14 | Пружина | Пружинная сталь |
| 15 | Регулировочный винт | Латунь |
| 16 | Стопорная гайка | Латунь |
| 17 | Прокладка | Графит |
| 18 | Пластина | Углеродистая сталь |
| 19 | Шпиндель | Углеродистая сталь |
| 20 | Рычаг | Углеродистая сталь |
| 21 | Шарик | Нержавеющая сталь |
| 22 | Штифт | — |
| 23 | Гайка | Углеродистая сталь |
| 24 | Шпилька | Углеродистая сталь |
| 25 | Гайка | Углеродистая сталь |
