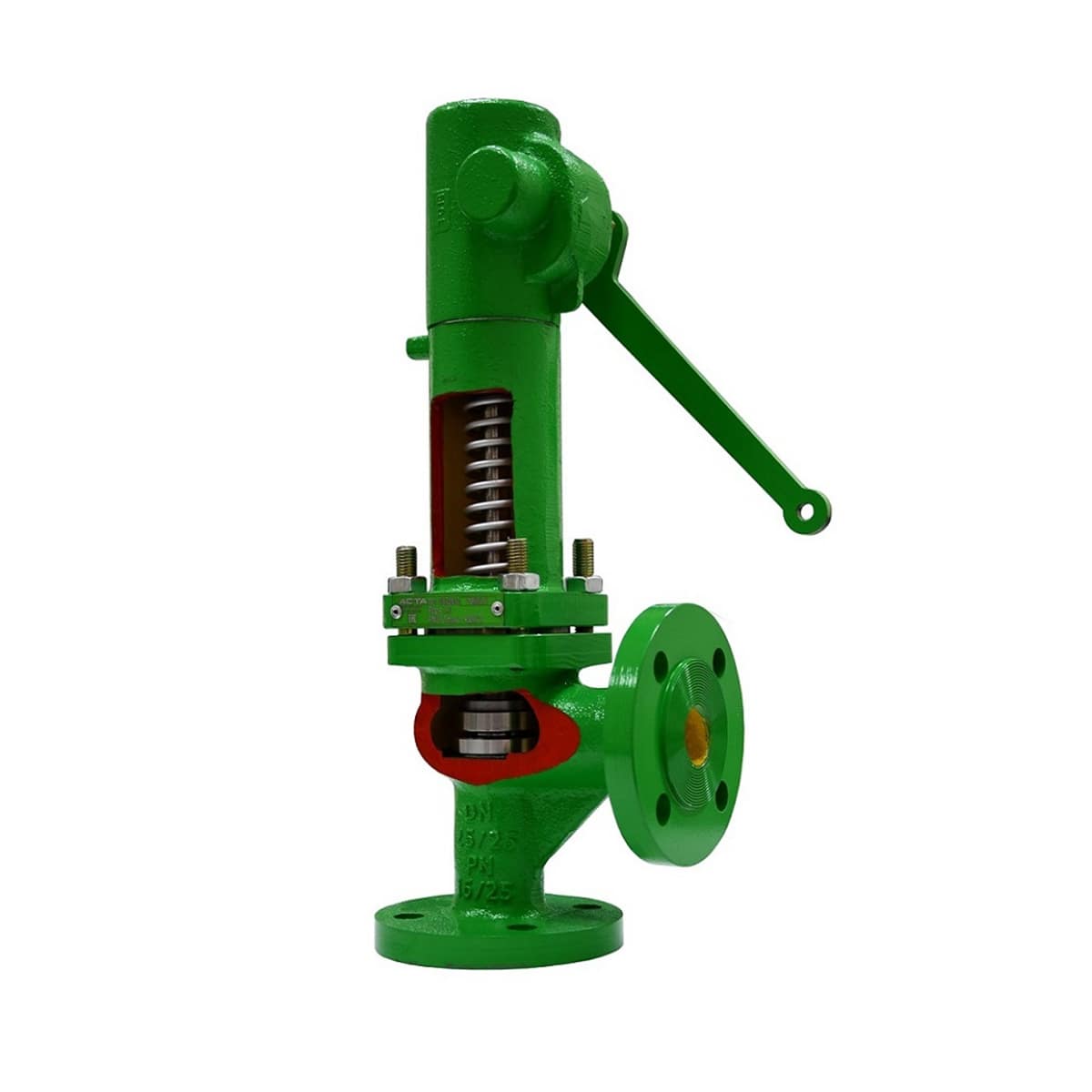

Предохранительные клапаны из чугуна и стали для пара АСТА П02
Предохранительные клапаны предназначены для защиты сосудов, оборудования и трубопроводов от аварийного повышения давления сверх допустимой величины. Защите предохранительными клапанами подлежат сосуды, оборудование и трубопроводы, в которых возможно повышение давления от питающего источника, от химической реакции, от обогрева подогревателя, от солнечной радиации, в случае возникновения пожара рядом с сосудом или трубопроводом.
Технические данные
| Типоразмеры | DN25×40 – DN32×50 - PN16/25 |
| DN40×65 – DN100×150 - PN16 | |
| Условное давление | PN16-25 |
| Рабочая среда | Пар, перегретая вода, сжатый воздух |
| Температура рабочей среды | От -30 °C до 300 °C |
| Максимальное рабочее давление | 16 бар |
| Присоединение | Фланцевое по ГОСТ 33259–2015 |
| Установка | Корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъёма отводящего трубопровода необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана. См. инструкцию по монтажу и эксплуатации |
Диапазоны давлений пружин
| DN | Диапазоны давлений, бар |
| 25х40 | 0,5…3,0; 3,0…6,5; 6,5…10,0; 10,0…16,0 |
| 32х50 | 0,5…2,0; 2,0…4,5; 4,5…10,0; 10,0…16,0 |
| 40х65 | 0,5…3,5; 3,5…6,0; 6,0…12,5; 12,5…16,0 |
| 50х80 | 0,5…2,0; 2,0…5,0; 5,0…8,0; 8,0…10,0; 10,0…16,0 |
| 65x100 | 0,5…2,0; 2,0…5,0; 5,0…8,0; 8,0…16,0 |
| 80х125 | 0,5…2,5; 2,5…5,5; 5,5…12,5; 12,5…16,0 |
| 100х150 | 0,5…3,0; 3,0…6,5; 6,5…13,0; 13,0…16,0 |
Массогабаритные характеристики
| DN | 25x40 | 32x50 | 40x65 | 50x80 | 65x100 | 80x125 | 100x150 |
| d1, мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| d2, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| S, мм | 100,5 | 110 | 120 | 142 | 148 | 153 | 176 |
| S1, мм | 117 | 125 | 135 | 149 | 150 | 175 | 192 |
| H, мм | 418 | 432 | 459 | 497 | 556 | 631 | 681 |
| Вес, кг | 10 | 13 | 16,8 | 21,2 | 30 | 39,6 | 57 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун |
| 2 | Крышка | Высокопрочный чугун |
| 3 | Верхняя крышка | Высокопрочный чугун |
| 4 | Прокладка | Графит |
| 5 | Седло | Нержавеющая сталь |
| 6 | Упор | Высокопрочный чугун |
| 7 | Диск | Нержавеющая сталь |
| 8 | Шпиндель | Нержавеющая сталь |
| 9 | Подшипник шпинделя | Латунь |
| 10 | Направляющая | Высокопрочный чугун |
| 11 | Прокладка | Графит |
| 12 | Кольцо с прорезью | Углеродистая сталь |
| 13 | Нижний упор пружины | Высокопрочный чугун |
| 14 | Пружина | Пружинная сталь |
| 15 | Регулировочный винт | Латунь |
| 16 | Стопорная гайка | Латунь |
| 17 | Прокладка | Графит |
| 18 | Пластина | Углеродистая сталь |
| 19 | Шпиндель | Углеродистая сталь |
| 20 | Рычаг | Углеродистая сталь |
| 21 | Шарик | Нержавеющая сталь |
| 22 | Штифт | — |
| 23 | Гайка | Углеродистая сталь |
| 24 | Шпилька | Углеродистая сталь |
| 25 | Гайка | Углеродистая сталь |
