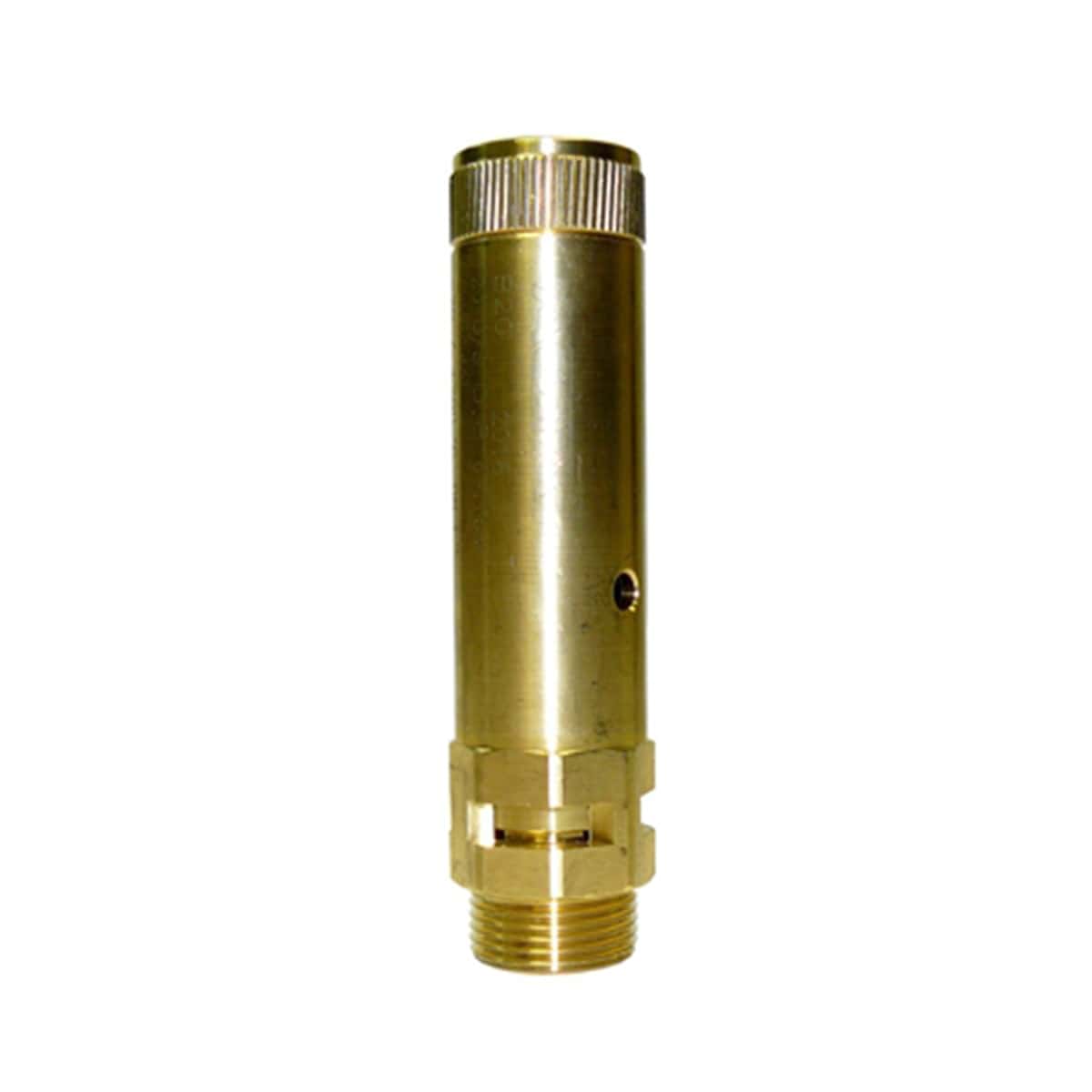

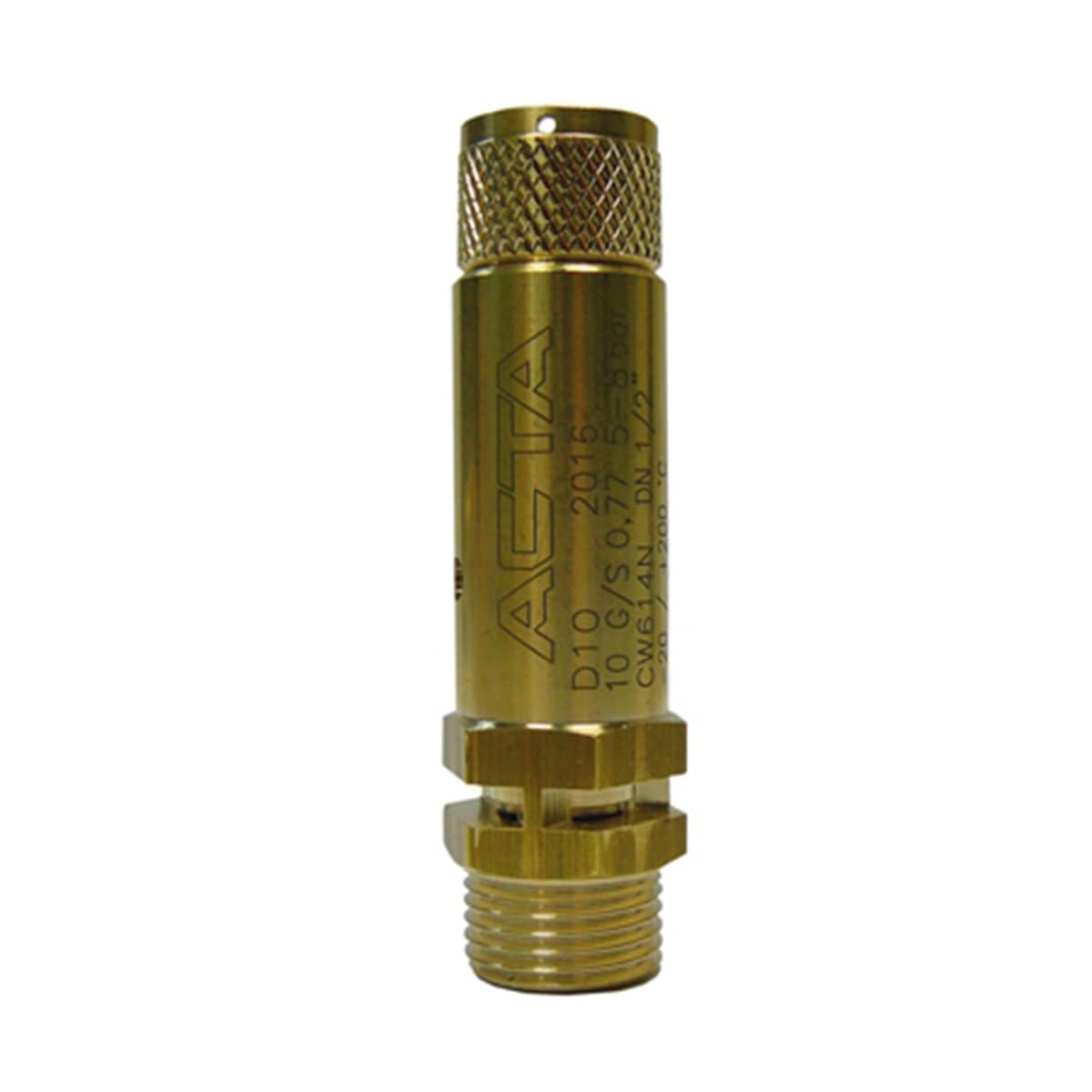

Предохранительные клапаны для воздуха со свободным истечением АСТА П05
Предохранительные клапаны для воздуха со свободным истечением предназначены для защиты систем от повышения давления выше допустимого путем сброса рабочей среды непосредственно в окружающую среду. Применяются для защиты резервуаров, трубопроводов и оборудования.
Технические данные
Типоразмеры | 1/4''-2'' |
Рабочая среда | Нейтральные среды: воздух, газы, технические пары, совместимые с материалами конструкции клапана |
Температура | От -196 °С до 250 °С * |
Давление настройки | 0,3–60 бар |
Тип клапана | Пропорциональный Пружинный Резьбовой Открытой конструкции |
Тип подрыва | Без подрыва Гайка |
| Присоединение | Внешняя резьба |
| Опции | Полностью из нержавеющей стали |
| Установка | Корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъема отводящего трубопровода необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана (см. инструкцию по монтажу и эксплуатации) |
Весогабаритные характеристики
Без развоздушивателя | G | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” |
| d0 | 10 | 10 | 14 | 20 | 25 | 25 | 38 | |
| H | 74 | 74 | 111 | 141 | 186 | 186 | 245 | |
| Вес, кг | 0,2 | 0,2 | 0,5 | 0,97 | 2,03 | 2,03 | 4,1 |
С гайкой развоздушивателем | G | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” |
| d0 | 10 | 10 | 14 | 20 | 25 | 25 | 38 | |
| H | 74 | 74 | 111 | 141 | 186 | 186 | 245 | |
| Вес, кг | 0,2 | 0,2 | 0,5 | 0,97 | 2,03 | 2,03 | 4,1 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Латунь (CW614N) |
| 2 | Крышка | Латунь (CW614N) |
| 3 | Седло | Латунь (CW614N) |
| 4 | Пружина | Нерж. сталь (1.4404) |
| 5 | Крышка | Латунь (CW614N) |
| 6 | Шток | Латунь (CW614N) |
| 7 | Плунжер | Латунь (CW614N) |
