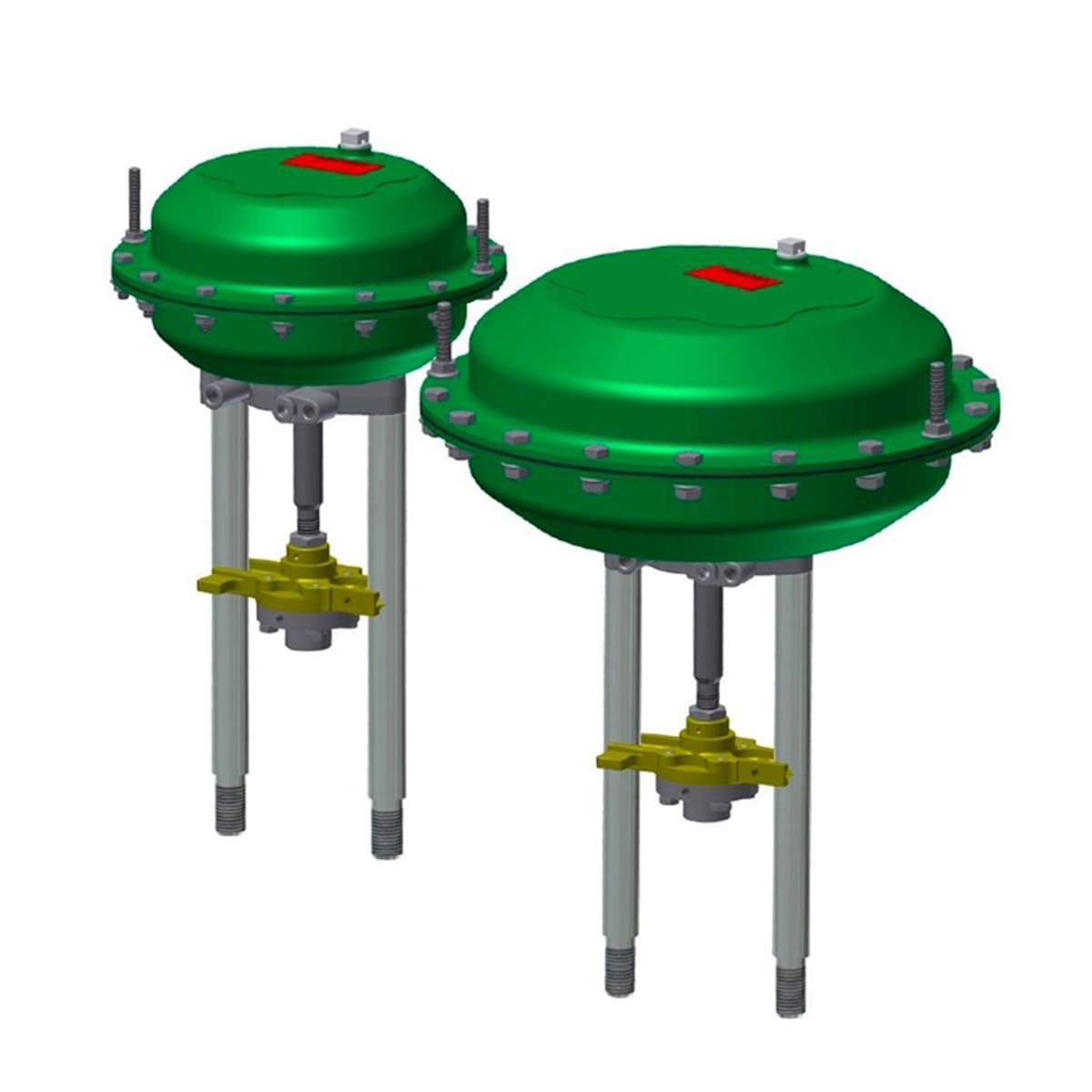

Пневматические приводы линейные для 2-х и 3-х ходовых клапанов АСТА ППМ
Материал корпуса: углеродистая / нержавеющая сталь
Привод пневматический линейный АСТА серии ППМ предназначен для управления регулирующими и запорными седельчатыми клапанами серии Р. Преимуществом пневматического привода является высокая скорость реакции. По типу могут быть нормально-открытыми или нормально-закрытыми, в зависимости от того, в какой части корпуса пневматического привода установлены пружины и с какой стороны подаётся управляющий сигнал сжатого воздуха. Дополнительно на пневмопривод могут быть установлены электропневматический позиционер, концевые выключатели, фильтр-редуктор, соленоидный клапан или ручной дублер.
Основные свойства
-
Приводы прямого и обратного действия для установки на клапаны с максимальным ходом штока 60 мм
-
Питание привода осуществляется сжатым воздухом, азотом или химически очищенной водой
Опции
- электропневматический позиционер
- пневматический позиционер
- указатель положения 4–20 мA
- фильтр-регулятор ручной
- дублер
- концевые выключатели
Ограничения по применению
| Тип | ППМ120 | ППМ280 | ППМ530 | ППМ530 | |||
| Площадь диафрагмы, см2 | 120 | 280 | 530 | 530 | |||
| Усилие пружин, бар | 0,9..2,0 | 0,8–2,4 | 0,2..1,0 | 0,8..3,0 | 0,8..2,8 | 0,3..1,3 | 0,7..3,0 |
| Ход, мм | 20 | 25 | 35 | 40 | 60* | ||
| Управляющее давление, бар | мин. 2,2 | мин. 2,6 | мин. 1,2 | мин. 3,2 | мин. 3,0 | мин. 1,5 | мин. 3,2 |
| макс. 6 | |||||||
| Объем камеры привода | 0,4 LN | 1,7 LN | 2,8 LN | 3,6 LN | |||
| Температура окружающей среды, °C | -40...80 | -20...80 | |||||
| Покрытие | Акриловое | ||||||
| Масса, кг | 3 | 5 | 12,5 | 14 | |||
| Присоединение подачи воздуха | 1/4''NPT | ||||||
| Монтажное положение | Любое | ||||||
* 50 мм для нормально открытого привода
Дополнительное оборудование
| Ручной дублер | Верхний |
| Конечные выключатели | По запросу |
| 3/2-ходовый соленоидный клапан | 24 В DC, 24 В, 115 В, 230 В 50/60 Гц |
| Позиционер | Тип |
| ЭПП1 (вх. 4…20мА., Т = -30 °C …+70 °C) ЭПП2 (вх.4…20 мА, Exi T = -50 °C…+60 °C) ЭПП3 (вх. 4…20 мА./вых. 4…20 мА., HART протокол, Exi., T = -40 °C…+60 °C) |
Другие возможные опции по запросу
Размеры
 |  |
| Тип | H | H1 | SL | Стойки | ∅D | G | l | ∅L1 | G1 | G2 | ∅A | S |
| ППМ 120 | 20/25 | 140 | 211 | 2 шт. | 100 | М16 | 34 | 43 | М6 | М10 | 162 | 116/122 |
| ППМ 280 | 35 | 140 | 225 | 2 шт. | 100 | М16 | 34 | 43 | М6 | М10 | 210 | 136 |
| ППМ 530 | 40/60 | 143/166 | 240 | 2 шт. | 100 | М16 | 34 | 43 | М6 | М10 | 210 | 166/186 |
| Тип | H2 | ∅D |
| ППМ 120 | 219 | 250 |
| ППМ 280 | 219 | 250 |
| ППМ 530 | 357 | 315 |
