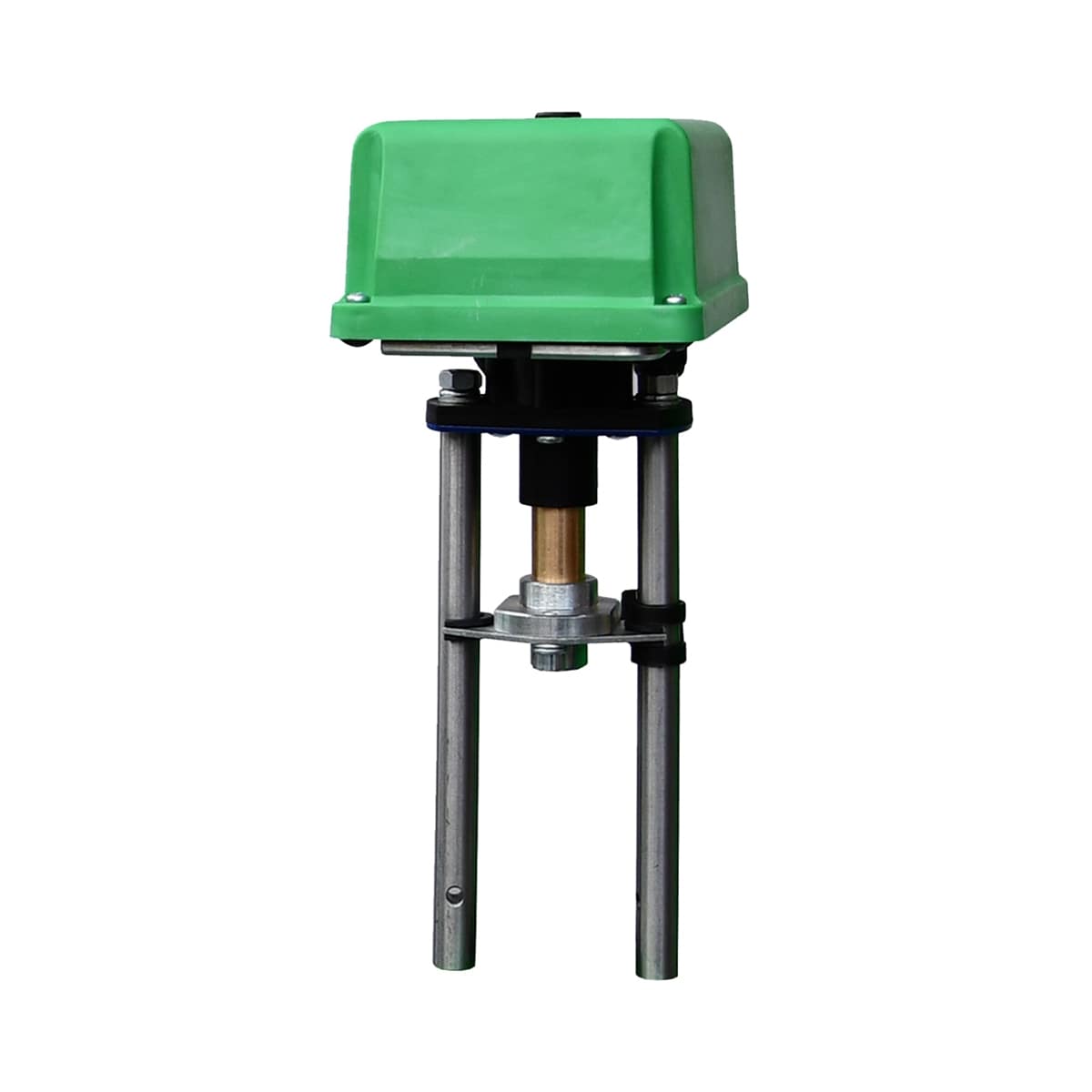

Электрические приводы линейные АСТА ЭПРВ и АСТА ЭПАВ с функцией безопасности (самовозвратом)



Электрические линейные приводы АСТА серий ЭПРВ (трехпозиционные) и ЭПАВ (аналоговые) предназначены для управления регулирующими и запорными седельными клапанами.

Основные свойства


  • Функция самовозврата в заданное положение при отключении питания
  • Малые габариты
  • Низкое потребление энергии
  • Настройка скорости позиционирования
  •

Технические характеристики электропривода ЭПРВ

Тип ЭПРВ-0,7кН ЭПРВ-1,6кН ЭПРВ-2,7кН
Управление Трехпозиционный
Функция безопасности Установка в заданное положение "открыт" или "закрыт" при отключении питания
Усилие, кН 0,7 1,6 2,7
Номинальный полный ход, мм 20 20 20 32
Номинальное время полного хода, с (задается переключателем)   63 / 80 / 125 63 / 80 / 125 63 / 80 / 125

100 /

125 / 160
Время самовозврата, с, не более

30

Потребляемая мощность, Вт, не более 6 10
Напряжение питающей сети, В 220В, 50 Гц, 24В AC/DC
Температура окружающей среды 0 °C … +50 °C
Степень защиты в соотв. с ГОСТ 14254-96 IP54
Режим работы по МЭК 34-1 S4-25% ПВ, 630 переключений в час
Масса, кг 1,9

Технические характеристики электропривода ЭПАВ

Тип ЭПАВ-0,7кН ЭПАВ-1,6кН ЭПАВ-2,7кН
Управление

Трехпозиционное (беспотенциальный контакт или открытый коллектор);

Аналоговое 4-20мА, 0-10В
Функция безопасности Установка в заданное положение "открыт" или "закрыт" при отключении питания
Усилие, кН 0,7 1,6 2,7
Номинальный полный ход, мм  20 20 20 32
Номинальное время полного хода, с (задается переключателем)  40 / 63 /
90 / 125

40 / 63 /

90 / 125

40 / 63 /

90 / 125

63 / 100 /

 160 / 200
Время самовозврата, с, не более 45
Потребляемая мощность, Вт, не более 10
Напряжение питающей сети, В 220В, 50 Гц, 24В AC/DC

Входное сопротивление, Ом, не более:

-для сигнала 4-20мА

-для сигнала 0-10В

250

100

Сигнал обратной связи 4-20 мА
Сопротивление нагрузки сигнала обратной связи, Ом, не более 500
Температура окружающей среды 0 °C … +50 °C
Степень защиты в соотв. с ГОСТ 14254-96  IP54
Режим работы по МЭК 34-1 S1
Масса, кг 1,9

СХЕМЫ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЭПРВ

Схема подключения электропривода с питающим напряжением 220В, 50Гц

Схема подключения электропривода с питающим напряжением 24В постоянного или переменного тока

СХЕМЫ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЭПАВ

Схема подключения электропривода в режиме управления аналоговым сигналом 4–20 мА (0–10В)

Схема подключения электропривода в режиме трехпозиционного управления (беспотенциальный

контакт или открытый коллектор)



Спецификация ЭПРВ



Наименование
1 Электропривод
2 Винтовая передача
3 Шаговый электродвигатель
4 Плата управления
5, 7, 10, 14 Гайка
6 Винты
8 Шток
9 Переходник
11 Шестигранный ключ
12 Кулачки
13

Стойка

15 Переключатель
17 Позиционные регулируемые переключатели
18

Спецификация ЭПАВ



Наименование
1 Электропривод
2 Винтовая передача
3 Шаговый электродвигатель
4 Плата управления
5, 7, 10, 14 Гайка
6 Винты
8 Шток
9 Переходник
11 Шестигранный ключ
12 Кулачки
13

Стойка

15 Переключатель
